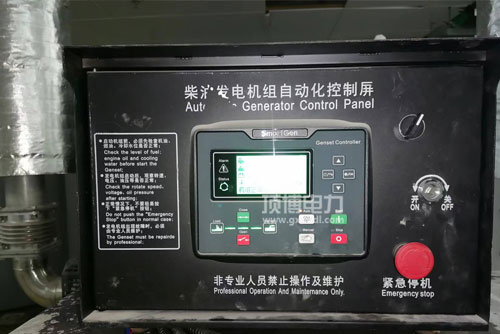

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号网口为执行力程序力器链接端。选用1mm2或更粗的多芯铜心线开展链接。执行力程序力器端不辨别正负符号极，但请勿与地线、壳体串电。输入的执行力程序力器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号接口为带速4g警报灯接入端，5#接口为4g警报灯设置端，6#接口为共地端。当带速4g警报灯源被俩个设施设备共用的时间，以便切实保障共地端一致的。

当抑制器应用软件到是比较非常复杂的电磁振动器工作环境中时，时速手机信号无线连接电子线束应以用双绞手机手机屏蔽线，直接靠到调节器器左端的手机手机屏蔽地线应接地装置比较好。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#端子排为外置稍调整整电极变阻器网络端口，需注意户根据的控制控制面板的多圈电极变阻器来进行电机转速设制值的稍调整整。

电极功率电阻器应让用5（4.7）kΩ多圈电极功率电阻器（元器件号：3015105），在这当中电极功率电阻器的2#脚（上面网络端口）对应着可控硅调压板的8#绝缘端子排，8#绝缘端子排应串连120KΩ功率电阻以增强稍微调一下可靠性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接插件为怠速/正常运动机制按钮电源电打开标准接口，其施用具体方法为可以通过按钮电源电打开或继电子元件与7#接插件连到。按钮电源电打开或继电子元件串入时，控速板工作任务于正常运动机制；按钮电源电打开或继电子元件接通正常时，变速板工做于怠速模式切换。

54296674/4296675电商变速把控好器公用地线：11#绝缘端子为预留的公用地线，通常情况不所需相连接。

衰减接线接线鼻子排：A、B#接线接线鼻子排为映射的衰减接线接线鼻子排，应用于收获修整仍始终无法具备稳判定高性规范要求的特种情況。利用方式方法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.24v电源线技巧灯：当24v电源线正确无误无线连接总时亮，反接时总闪。b.怠速警示灯：当环保设备的伤害地处怠速工作的状况总是亮（7脚和10脚短接）c.打印输出的技巧灯：生产设备有打印输出的一直亮
